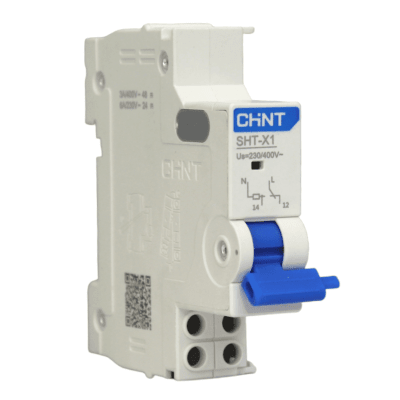

Bobina de disparo para NXB AC230V/400C SHT-X1 CHINT BOBINA DISPARO

Bobina de disparo para NXB  AC230V/400C SHT-X1 CHINT

DESCRIPCIÓN:
Accesorio que permite abrir el interruptor mediante una orden de mando eléctrico. El funcionamiento de este relé está garantizado para una tensión comprendida entre un 70 a 110% del valor de la tensión de trabajo (Us).

ESPECIFICACIONES:
Marca: CHINT
Modelo: SHT-X1
Tensión nominal: 230Vca-400Vca / 50Hz
Tensión nominal: Un= 70-110% Us (tensión de trabajo).
Corriente nominal: 415 Vca 3A, 240 Vca 6A
Tension de aislamiento: 500V

CONEXIONADO:
Se alimenta C2 con fase, salida NC por 12, Salida NA por 14, el boton/contacto de
disparo es entre C1 y neutro.
Si no se requiere salida se puede conectar fase y neutro mediante un pulsador en C1 y C2

MEDIDAS:
18 x 79 x 76.7mm
Peso: 53g
