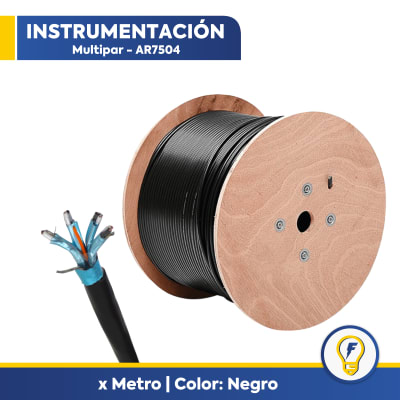

Cable Instrumentación Pvc Multipar 4x2x18Awg Blindaje AR7504

DESCRIPCIÓN:
El Cable de Instrumentación multipar es una solución avanzada para la transmisión de señales digitales y analógicas, especialmente en entornos industriales rigurosos como la industria del petróleo, gas y petroquímica.
Es construido con conductores de cobre lo que asegura una excelente conductividad y minimiza las pérdidas de señal cruciales para mantener la integridad de la información transmitida. La característica principal es su doble capa de apantallamiento: una pantalla de cinta de aluminio que cubre cada par trenzado de forma independiente, seguida de otra pantalla global de cinta de aluminio. Esta configuración proporciona una protección superior contra interferencias electromagnéticas y radioeléctricas, asegurando que las señales se transmitan sin errores ni perturbaciones. La cobertura del Cable de Instrumentación es de material libre de halógenos, lo cual no solo contribuye a la seguridad ambiental al reducir la emisión de gases tóxicos en caso de incendio, sino que también ofrece durabilidad y resistencia a diversos químicos y condiciones climáticas adversas. Este tipo de aislamiento, combinado con la aislación de XLPE, mejora aún más la resistencia térmica y eléctrica del cable, permitiéndole operar eficazmente en temperaturas de servicio de hasta 105°C.
Es adecuado para instalaciones fijas tanto en interiores como en exteriores, incluyendo áreas secas, húmedas y en redes subterráneas, lo que refleja su versatilidad y capacidad para adaptarse a diferentes entornos operativos. Su robustez lo hace ideal para áreas donde el cable puede estar sujeto a condiciones físicas severas, pero donde se requiere un rendimiento constante y fiable.

ESPECIFICACIONES:
Modelo: Instrumentación
Tipo de conductor: Cobre Clase 5
N° de conductores: 8 (par de 4)
Sección: 18AWG
Tensión nominal: 300V
Tensión ensayo: 1500V (Conductor/ conductor | Conductor/Pantalla)
Temperatura de servicio: 105° C
Temperatura de corto circuito: 70°C
Conductor: Cobre electrolítico recocido en formación de 7 hilos, clase B.
Material Aislación: PVC.
Identificación color: Aislación negro / Conductor interno estándar blanco y negro
Norma constructiva: UL 13 tipo PLTC - UL 2250 tipo ITC.
Norma de fuego: UL 1685.
Norma de conductores: ASTM B8 clase B.
Código NEC: Art. 725 PLTC - Art. 727 ITC - Art. 800 Comunicaciones - Art. 501
áreas clasificadas Cl1 Div.2 y Cl2 Div.2.
Norma hidrocarburos: NFC 32-200 - ASTM D 1239.

CONSTRUCCIÓN:
Paso del trenzado: 50mm (20 torsiones por metro).
Conductor Comunicación: Conductor de cobre 22AWG aislado en PVC (Para
más de tres pares o ternas).
Blindaje: Cinta helicoidal de aluminio-poliéster general o individual y general más
conductor de drenaje de cobre estañado en formación 7 hilos clase B.
Cubierta: PVC negro (azul para seguridad intrínseca), no propagante del incendio,
resistente a la luz solar e hidrocarburos.
Desgarre: Hilo de poliamida debajo de la cubierta.

MEDIDAS:
Diámetro Exterior: 11,2mm
Peso: 0.180Kg x Metro
